Ribless गाइड रेल

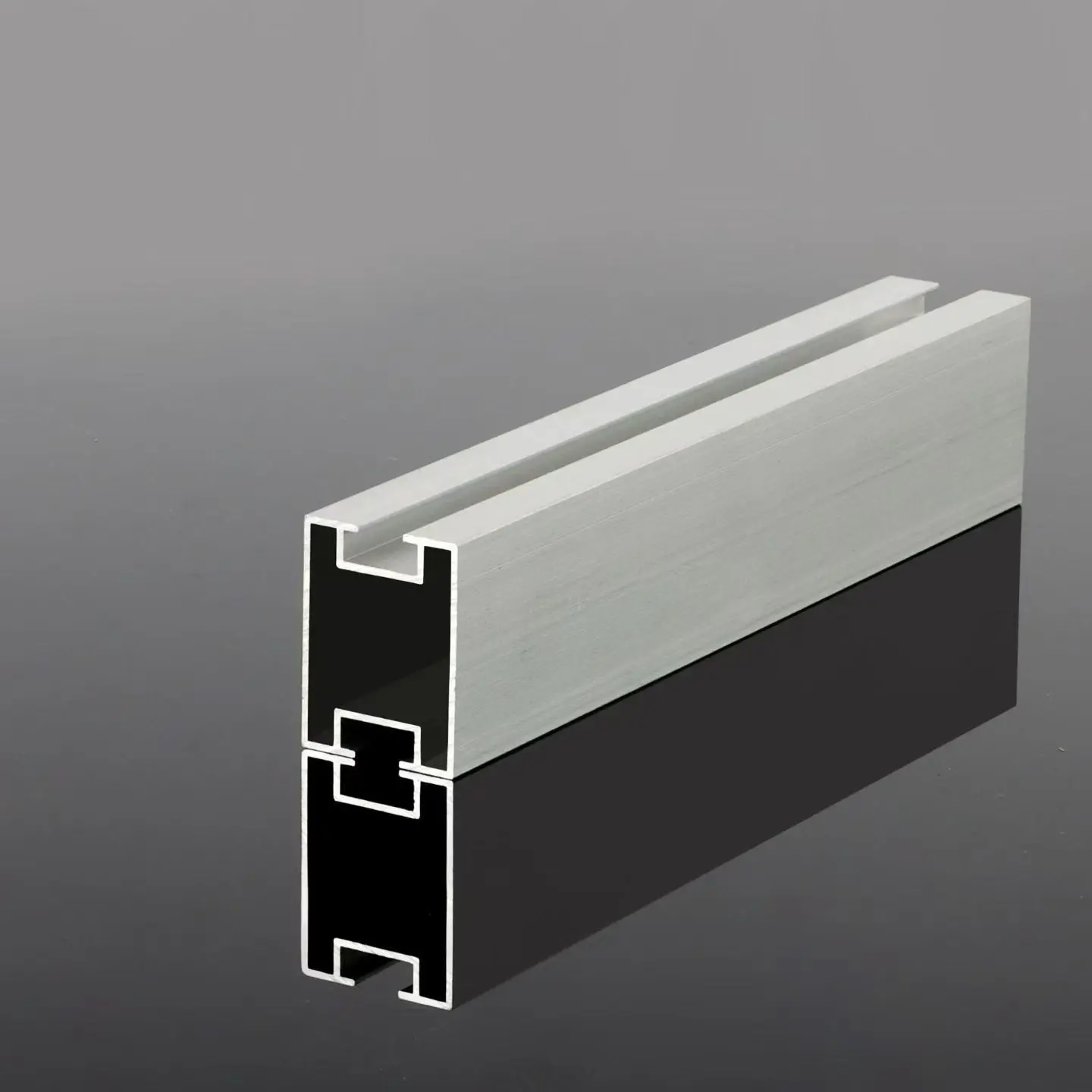

रिब्लेस गाइड रेल एक प्रकारको चिसो-गठित स्टिल माउन्टिङ रेल हो जसको क्रस-सेक्शन कठोर रिबहरू नभएको हुन्छ। मानक प्रबलित PV रेलहरूमा, प्रोफाइलको लम्बाइमा चलिरहेको निरन्तर रिबहरू - रोल-फर्मिङ लाइनमा थप पंचिंग र झुकाउने चरणहरू मार्फत बनाइन्छ - आवश्यक लचिलो कठोरता प्रदान गर्दछ। अप्रबलित रेलहरूले यी प्रक्रियाहरूलाई हटाउँदछ, परिणामस्वरूप एक साधारण च्यानल प्रोफाइल; जबकि यसले लचिलो कठोरता कम गर्दछ, डिजाइन मध्यम हावा र हिउँ भार र संरचनात्मक रूपमा प्रमाणित गरिएका स्प्यानहरू भएका परियोजनाहरूको लागि उपयुक्त छ।

यो रेल को फाइदा के हो?

कम सामग्री लागत प्रति मीटर:

रिब गठनलाई छोडेर, कम स्टील स्ट्रिप समाप्त रेलको प्रति मिटर खपत हुन्छ। परियोजनाहरूका लागि जहाँ माउन्टिङ प्रणालीहरू टन द्वारा मूल्य निर्धारण गरिन्छ र छतमा अतिरिक्त भार वहन क्षमता छ, यसले समग्र संरचनाको लागि प्रत्यक्ष लागत बचत प्रदान गर्दछ।

कम उत्पादन चरणहरू, अधिक विश्वसनीय वितरण:

रिब पंचिंग र त्यसपछिको माध्यमिक झुकाउने चरणहरू हटाइन्छ। कम बन्ने पासहरूसँग, उत्पादन चक्र छिटो र अधिक अनुमानित छ, यसले साना ब्याचहरू र दोहोर्याइएको अर्डरहरूको लागि डेलिभरी समयसीमा पूरा गर्न सजिलो बनाउँछ।

छतमा हल्का लोड:

घटाइएको आत्म-तौलले purlins र छत प्यानल द्वारा वहन मृत लोड कम गर्दछ। सीमित स्पेयर लोड क्षमताको साथ रङ-लेपित स्टील छतहरूको लागि, यो कारक माउन्टिंग प्रणाली डिजाइनको सम्भाव्यतामा निर्णायक तत्व हुन सक्छ।

मानक सामान संग उपयुक्त:

रिबलेस गाइड रेलको साधारण च्यानल प्रोफाइल मानक PV मिड-क्ल्याम्पहरू र अन्त-क्ल्याम्पहरू समायोजन गर्दछ; प्रतिस्पर्धात्मक सोर्सिङको लागि अनुमति दिँदै प्रयोगकर्ताहरूलाई स्वामित्वका सामानहरूमा बन्द गरिएको छैन।

स्पष्ट वारेन्टी सर्तहरूको साथ पूर्ण रूपमा जस्ती:

हट-डिप गैल्भेनाइज्ड स्टिल स्ट्रिपले सम्पूर्ण क्रस-सेक्शनलाई सुनिश्चित गर्दछ — कट एन्डहरू र साइटमा ड्रिल प्वालहरू सहित — एक समान, राम्रो-बन्धित जस्ता तहले ढाकिएको छ। मानक आपूर्ति एक 15-वर्ष विरोधी जंग वारेन्टी समावेश; कठोर वायुमण्डलीय वातावरणका लागि, जिंक-एल्युमिनियम-म्याग्नेसियम (Zn-Al-Mg) स्टिल स्ट्रिप २५ वर्षको वारेन्टीको साथ उपलब्ध छ।

साइट काटन, ड्रिलिंग, र ह्यान्डलिंग को लागी सहज:

हल्का तौल प्रोफाइलले कामदारहरूलाई ढुवानी गर्न, लम्बाइमा काट्न, र स्थितिमा ड्रिल गर्न सजिलो बनाउँदछ, वितरित परियोजनाहरूको लागि छत स्थापना विन्डोलाई प्रभावकारी रूपमा छोटो पार्दै।

प्राविधिक विनिर्देशहरू

वस्तु	निर्दिष्टीकरण
उत्पादन	Ribless गाइड रेल - चिसो-गठित इस्पात PV माउन्टिंग रेल
खण्ड	सादा च्यानल (यू-सेक्शन), कुनै कठोर रिबहरू
सामग्री	हट-डिप जस्ती इस्पात पट्टी
गठन	चिसो रोल-गठित, रिब-मुक्त, लम्बाइमा काटिएको
सतह उपचार	हट-डिप जस्ती]; Zn-Al-Mg पट्टी अनुरोधमा उपलब्ध छ
विरोधी जंग वारंटी	15 वर्ष (हट-डिप जस्ती) / 25 वर्ष (Zn-Al-Mg)
खण्ड आयामहरू	हामीलाई तपाईंको स्प्यान र लोड केस दिनुहोस् र हामी एउटा खण्ड सिफारिस गर्नेछौं
मानक लम्बाइ	प्याकिङ र ढुवानीको लागि लम्बाइमा काट्नुहोस्
सहायक अनुकूलता	मानक PV मध्य क्ल्याम्पहरू र अन्त क्ल्याम्पहरू
दोस्रो चरणको मेसिनिङ	तपाईंको रेखाचित्रमा कट-देखि-लम्बाइ र ड्रिलिंग इन-हाउस
MOQ	1 × 20GP कन्टेनर; साना परीक्षण आदेशहरू कुराकानी योग्य
नेतृत्व समय	जम्मा भएको 7-15 कार्य दिन पछि
व्यापार सर्तहरू	एफओबी टियांजिन नयाँ पोर्ट / CFR / CIF
भुक्तानी	30% T/T जम्मा, B/L को प्रतिलिपि विरुद्ध ब्यालेन्स

रेलहरूका लागि आवेदन परिदृश्यहरू

औद्योगिक र व्यावसायिक (C&I) धातुको छाना:

स्ट्यान्डिङ-सीम वा ट्रापेजोइडल धातुका पानाहरू प्रयोग गर्ने छानाहरूमा प्रायः सीमित लोड-बर्निंग क्षमता हुन्छ; यी रिबलेस गाइड रेलहरूको तल्लो स्व-तौलले सीधा छतमा भार कम गर्दछ। मेटल रूफ क्ल्याम्पहरूसँग मिलाएर, स्थापना छिटो छ र र्याकिंग प्रणाली लागत कम छ, यसले लागत-संवेदनशील C&I रूफटप परियोजनाहरूको लागि मानक विकल्प बनाउँछ।

साना स्केल ब्यालेस्टेड कंक्रीट समतल छाना बिरुवाहरू:

साना-देखि-मध्यम स्थापित क्षमता र मध्यम हावा/हिउँ भारहरू भएका ब्यालेस्टेड कंक्रीट छत परियोजनाहरूका लागि, रेलको कार्य केवल समर्थन बिन्दुहरू बीच भारहरू स्थानान्तरण गर्न हो - एक सादा (गैर-प्रबलित) च्यानल प्रोफाइल पूर्ण रूपमा पर्याप्त छ।

साना-देखि-मध्यम जमिनमा माउन्ट गरिएका बिरुवाहरू:

कम हिउँ र हावा भार भएका मैदानहरूमा १० मेगावाट मुनिका परियोजनाहरूका लागि उपयुक्त; यी "ग्रिड-समानता" परियोजनाहरूमा, र्याकिंग प्रणालीको लागत-दक्षता (टनेज द्वारा गणना गरिएको) डिजाइनलाई ड्राइभ गर्दछ।

आवासीय PV:

ग्रामीण छाना र साना कारखाना भवनहरू; थोरै मोड्युलहरू र छोटो स्प्यानहरूसँग, गैर-प्रबलित प्रोफाइलले उत्कृष्ट लागत-प्रदर्शन अनुपात प्रदान गर्दछ।

हल्का PV कारपोर्टहरू:

कम भारको साथ साधारण कारपोर्टहरूको लागि उपयुक्त। रिबलेस गाइड रेल लामो-स्प्यान, भारी-लोड कारपोर्ट छतहरूको लागि उपयुक्त छैन - त्यस्ता संरचनाहरूलाई गहिरो, प्रबलित प्रोफाइलहरू चाहिन्छ, जसको लागि हामी वैकल्पिक डिजाइन प्रस्ताव गर्नेछौं।

स्थापना र उपयोग सावधानीहरू

1. फिक्स गर्नु अघि स्तर र पङ्क्तिबद्ध गर्नुहोस्:

रेलहरू समतल र सीधा रेखामा राख्नु पर्छ। यदि पङ्क्ति गलत रूपमा मिलाइएको छ भने, मोड्युलहरूले यस त्रुटिलाई इनहेरिट गर्नेछन्, विधानसभा भित्र केन्द्रित तनाव सिर्जना गर्दछ जुन अन्ततः दीर्घकालीन विकृतिको रूपमा प्रकट हुन्छ।

2. क्ल्याम्प र बोल्ट टोक़को लागि र्याकिंग विनिर्देशहरू पालना गर्नुहोस्:

अत्यधिक टर्कले पातलो पर्खालको रेललाई कुचल्न र विकृत गर्न सक्छ, जबकि अपर्याप्त टर्कले थर्मल साइकल चलाउँदा क्रमशः ढिलो हुन जान्छ। परियोजना-निर्दिष्ट मानहरूमा कडाईले दुवै मुद्दाहरूलाई रोक्छ।

3. जोर्नीहरूमा विस्तार अन्तराल छोड्नुहोस्:

रेलहरू विस्तार र तापमान परिवर्तन संग अनुबंध; जोर्नीहरूमा खाली ठाउँ छोड्दा मौसमी उतार-चढावका कारण प्रोफाइलहरूलाई बकलिंग वा विकृत हुनबाट रोक्छ।

4. रेल र धातुको छत प्यानलहरू बीच इन्सुलेशन ग्यास्केटहरू स्थापना गर्नुहोस्:

जस्ती रेलहरू र लेपित इस्पात पानाहरू बीचको सीधा सम्पर्कले इलेक्ट्रोकेमिकल जंग निम्त्याउन सक्छ; एक अलग ग्यास्केटले यस ग्याल्भेनिक जोडीलाई तोड्छ।

5. तातो डिप ग्याल्भेनाइज्ड वा स्टेनलेस स्टील फास्टनर मात्र प्रयोग गर्नुहोस्:

जोर्नीहरूमा धातुहरू मिसाउँदा एक ग्याल्भेनिक जोडी बनाउँछ जहाँ सानो सतह क्षेत्र भएको कम्पोनेन्ट पहिले कोर्रोड हुन्छ। फास्टनर सामग्रीहरू रेलको कोटिंगसँग मिल्दो हुनुपर्छ।

6. रेलको बीचमा पाइला नगर्नुहोस्:

रिबलेस गाइड रेलको मध्य भागमा सबैभन्दा कम संरचनात्मक कठोरता हुन्छ। यदि कामको क्रममा रेलमा पाइला अपरिहार्य छ भने, सिधै समर्थन बिन्दु माथि जानुहोस्। मर्मतका लागि बारम्बार छत पहुँच आवश्यक पर्ने परियोजनाहरूका लागि, कृपया हामीलाई अग्रिम जानकारी दिनुहोस् ताकि हामी गहिरो प्रोफाइल खण्ड सिफारिस गर्न सक्छौं।

FAQ

Q1: मेरो परियोजना यो रेल प्रयोग गर्न पर्याप्त "हल्का" छ कि छैन भनेर म कसरी निर्धारण गर्छु?

A: केवल क्याटलग भन्दा पहिले साइट सर्तहरूको मूल्याङ्कन गर्नुहोस्। राइबलेस गाइड रेल मध्यम हावा र हिउँ भार भएका क्षेत्रहरूमा औद्योगिक/व्यावसायिक रङ-स्टीलको छाना, सानो ब्यालेस्टेड समतल छाना, आवासीय छत, र भुइँमा माउन्ट गरिएका प्लान्टहरू (~ १० मेगावाट सम्म)का लागि उपयुक्त छ। यदि परियोजना उच्च-हिउँ-लोड वा टाइफुन-प्रवण क्षेत्रमा छ, वा लामो, असमर्थित स्प्यानहरू समावेश छन् भने, सही छनौट प्रबलित रेल वा बाक्लो प्रोफाइल हो।

Q2: के रेललाई विशेष लम्बाइमा अनुकूलित वा काट्न सकिन्छ? के यो छुट्टै खरिदको लागि उपलब्ध छ?

A: हो, हामी अनुकूलन काट्ने र पंचिंग समर्थन गर्छौं, र रेलहरू पूर्ण PV माउन्टिङ प्रणाली बिना अलग रूपमा किन्न सकिन्छ। मानक विनिर्देशहरू स्टकमा राखिन्छन्, जबकि गैर-मानक विनिर्देशहरू परियोजना रेखाचित्र प्यारामिटरहरू अनुसार निर्मित हुन्छन्।

Q3: ग्यारेन्टी विरोधी जंग आयु के हो?

A: हट-डिप गैल्भेनाइज्ड रेलहरू 15-वर्ष एन्टी-कोरोसन वारेन्टीको साथ आउँछन्; जिंक-एल्युमिनियम-म्याग्नेसियम (Zn-Al-Mg) विकल्पले 25-वर्षको वारेन्टी प्रदान गर्दछ र तटीय क्षेत्रहरू वा अन्य कठोर वायुमण्डलीय वातावरणहरूको लागि सिफारिस गरिन्छ। दुबै वारेन्टी विकल्पहरूले सामान्य बाहिरी PV अपरेटिङ अवस्थाहरूमा कोटिंग प्रदर्शनलाई कभर गर्दछ।

Q4: के तपाइँ स्प्यान र लोड गणनामा सहयोग गर्न सक्नुहुन्छ?

A: हो, र हामी दृढतापूर्वक अप्रबलित प्रोफाइलहरूको लागि यी गणनाहरू प्रदर्शन गर्न सिफारिस गर्दछौं। कृपया हामीलाई मोड्युल लेआउट, डिजाइन हावा र हिउँ भार, र तपाईंको योजनाबद्ध रेल स्पेसिङ प्रदान गर्नुहोस्; हाम्रो प्राविधिक टोलीले उपयुक्त स्प्यान र प्रोफाइल प्रमाणित गर्नेछ — र यदि अप्रबलित रेलहरू साइटको लागि अनुपयुक्त छन् भने, हामी तपाईंलाई सीधै सूचित गर्नेछौं।

Q5: साइट स्थापनाको लागि सबैभन्दा महत्त्वपूर्ण विचारहरू के हुन्?

A: चार बिन्दुहरू महत्त्वपूर्ण छन्: तिनीहरूलाई सुरक्षित गर्नु अघि रेलहरूको प्रत्येक पङ्क्तिलाई स्तर र पङ्क्तिबद्ध गर्नुहोस्; अनुभूतिमा भर पर्नुको सट्टा प्रोजेक्ट-निर्दिष्ट टर्कमा क्ल्याम्पहरू कस्नुहोस्; जडान बिन्दुहरूमा विस्तार अंतर छोड्नुहोस्; र कडाईका साथ अप्रबलित रेलहरूको केन्द्रमा पाइला नचल्नुहोस्, किनकि मध्य-स्प्यान क्षेत्रमा सबैभन्दा कम कठोरता हुन्छ। स्थापना र ह्यान्डलिंग निर्देशनहरू प्रत्येक अर्डरमा समावेश छन्, र हाम्रो प्राविधिक टोली स्थापना प्रक्रिया भर प्रश्नहरूको जवाफ दिन उपलब्ध छ।
