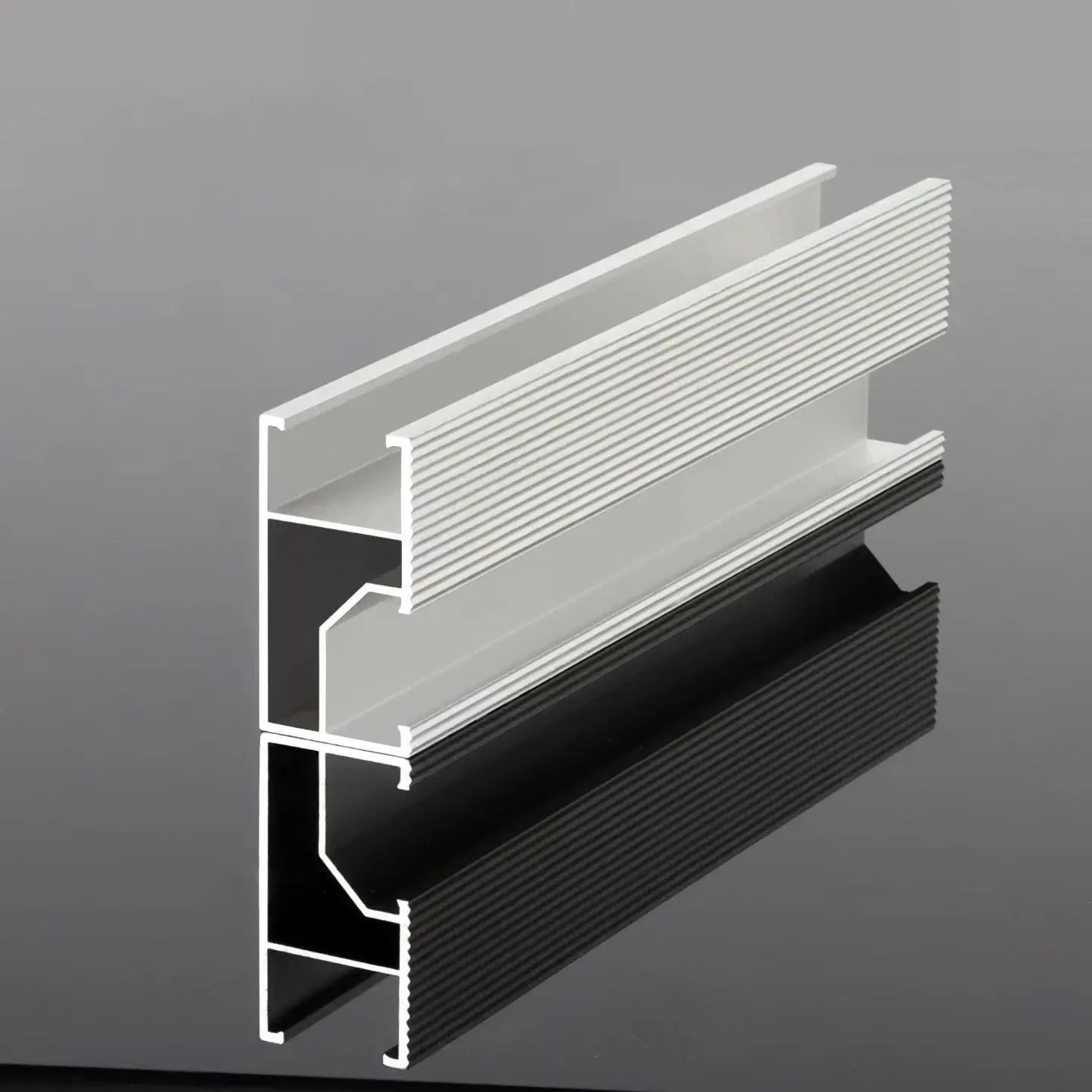

गैर-मानक गाइड रेल

हामीले मानक इन्भेन्टरी सूचीबाट चयन गर्नुको सट्टा विशिष्ट छाना ज्यामितिमा आधारित अनुकूलन गैर-मानक गाइड रेल प्रोफाइलहरू डिजाइन गर्छौं। हामी उच्च-शक्तिको S350GD स्टिल प्रयोग गरी आवश्यक प्रोफाइलहरू रोल-फार्म गर्छौं, मानक T-स्लटहरू समावेश गर्दै जुन अफ-द-सेल्फ मिड-क्ल्याम्पहरू, अन्त-क्ल्याम्पहरू, र स्लाइडिङ नटहरूसँग मिल्दो रहन्छ; यी या त हट-डिप गैल्भेनाइज्ड वा Zn-Al-Mg कोटिंग्सको साथ आपूर्ति गरिन्छ। प्रोफाइल डिजाइन, रोल फारमिङ, पंचिंग, र कट-टु-लम्बाइ सञ्चालनहरू सबै तियानजिन, चीनमा हाम्रो आफ्नै कारखानामा गरिन्छ।

लागू छत प्रकार

ट्रापेजोइडल र स्ट्यान्डिङ-सीम धातुको छतहरू अद्वितीय ज्यामितिहरूसँग:

सामान्य परिदृश्यहरूमा अपरंपरागत ट्रापेजोइडल वा स्ट्यान्डिङ-सीम प्रोफाइलहरू र रिब उचाइहरू समावेश हुन्छन् जुन मानक दायराहरू भन्दा बढी हुन्छ, जहाँ मानक C/U रेलहरूको आधारहरूले छानाको रिबहरूमा हस्तक्षेप गर्दछ, तिनीहरूलाई समतल बस्नबाट रोक्छ।

घुमाउरो, मेहराबदार वा चरणबद्ध छतहरू:

वक्रता वा उचाइमा परिवर्तन भएका छतहरूमा, निश्चित प्रोफाइलहरू भएका मानक रेलहरूले या त खाली ठाउँहरू छोड्छन् वा मोड्युल फ्रेमहरूलाई ट्विस्ट गर्न बाध्य पार्छन्। गैर-मानक गाइड रेलको अनुकूलन प्रोफाइलहरूले प्रत्येक माउन्टिङ बिन्दुलाई सही आवश्यक उचाइमा राख्न अनुमति दिन्छ।

अन्तरिक्ष-प्रतिबन्धित लेआउटहरू:

कम माउन्टिङ उचाइहरू, एरेमा प्रवेश गर्ने छतका उपकरणहरू, वा विशेष झुकाव कोणहरूमा सेट गरिएका मोड्युलहरू समावेश हुने अवस्थाहरू। कस्टम रेल प्रोफाइलहरू उथले वा बाधाहरू हटाउन आकारको बनाउन सकिन्छ, केवल मानक प्रोफाइल समायोजन गर्न सम्पूर्ण एरेलाई पुन: डिजाइन गर्ने आवश्यकतालाई हटाउँदै।

अवस्थित औद्योगिक सुविधाहरूको लागि PV रिट्रोफिटिंग:

जहाँ अवस्थित purlins स्थिर र अचल छन्, अवस्थित purlin स्पेसिङसँग मिलाउन डिजाइन गरिएको गैर-मानक गाइड रेलको प्रोफाइलहरूले नयाँ एरेलाई काट्न वा सुदृढीकरण बिना नै मूल संरचनामा सीधा माउन्ट गर्न अनुमति दिन्छ।

मूल फाइदाहरू र अन्तर्निहित कारणहरू

छत अनुरूप प्रोफाइल, श्रम समय बचत:

प्रोफाइलहरू विशेष रूपमा छतको रिब आकार, purlin स्थिति, र मोड्युल कोणहरूको लागि डिजाइन गरिएको हो। डेलिभरीमा, रेलहरू सम्झौता समाधानहरूको सट्टा स्थापना-गर्न-कम्पोनेन्टहरू हुन्। यसले साइटमा श्रममा महत्त्वपूर्ण बचतमा अनुवाद गर्दछ - छतमा काट्ने, पीस्ने, वा चम्काउने आवश्यकतालाई हटाउने र अप्रत्याशित कामको रोकावटलाई तीव्र रूपमा घटाउने।

स्टीलको समान मात्राको लागि उच्च संरचनात्मक दक्षता:

गैर-मानक गाइड रेलको क्रस-सेक्शनले सामग्रीलाई ठीक ठाउँमा राख्न अनुमति दिन्छ जहाँ झुकाउने क्षणले कार्य गर्दछ; समान वजनको लागि, यसले मानक खण्डहरू भन्दा उच्च जडताको क्षण प्रदान गर्दछ। जब छत भार एक बाधा छ, उही तर्क उल्टो मा लागू हुन्छ: खण्ड पुरानो छत मा मृत लोड नियन्त्रण गर्न हल्का बनाउन सकिन्छ।

मानक टी-स्लटहरू क्ल्याम्पिङ सतहमा राखिएको छ:

बाहिरी प्रोफाइल जस्तोसुकै भए पनि, क्ल्याम्पिङ सतहले मानक टी-स्लटहरू राख्छ। व्यावसायिक रूपमा उपलब्ध मिड-क्ल्याम्पहरू, अन्त-क्ल्याम्पहरू, र स्लाइडिङ नटहरू सामान्य रूपमा प्रयोग गर्न सकिन्छ, र सामग्रीको बाँकी बिल अपरिवर्तित रहन्छ। तपाईंको अवस्थित स्थापना उपकरणहरू र क्ल्याम्प सूची प्रयोगयोग्य रहन्छ।

एकल-पास गठन र स्थिर आपूर्ति:

सेक्शन एकल पासमा स्टिल स्ट्रिपबाट लगातार रोल-फर्मिङ मार्फत बनाइएको छ, ब्याचहरूमा लगातार सीधापन र दोहोर्याउने योग्यता सुनिश्चित गर्दै - दशौं कन्टेनरले अनुमोदित नमूनासँग मेल खानेछ।

सेवा जीवनमा आधारित कोटिंग विकल्पहरू:

गैर-मानक गाइड रेलमा दुबै हट-डिप ग्याल्भेनाइज्ड (Z275) र जिंक-एल्युमिनियम-म्याग्नेसियम (ZAM80-150) विकल्पहरू उपलब्ध छन्। जस्ता-एल्युमिनियम-म्याग्नेसियमले पारम्परिक ग्याल्भेनाइजिङको तुलनामा कट किनाराहरू र उच्च नुन स्प्रे प्रतिरोधमा आत्म-उपचार क्षमताहरू प्रदान गर्दछ; त्यसकारण, हामी यसलाई तटीय क्षेत्रहरू र उच्च आर्द्रता भएको औद्योगिक साइटहरूको लागि सिफारिस गर्छौं। जंग प्रतिरोधी वारेन्टीहरू हट-डिप ग्याल्भेनाइज्डको लागि 15 वर्ष र जिंक-एल्युमिनियम-म्याग्नेसियमको लागि 25 वर्ष हो।

उत्पादन निर्दिष्टीकरण

वस्तु	सन्दर्भ विनिर्देश	नोट
सामग्री	S350GD / S450GD चिसो-गठित इस्पात	उच्च शक्ति इस्पात पट्टी, रोल गठन
कोटिंग	हट-डिप जस्ती Z275, वा Zn-Al-Mg ZAM80-150	प्रति परियोजना चयन
मोटाई	१.२ / १.५ / २.० / २.५ मिमी	1.2–1.5 मिमी सामान्य खण्डहरूको लागि सामान्य
खण्ड उचाइ	40 / 45 / 50 / 60 / 80 मिमी	डिजाइन गर्न अनुकूलन खण्डहरू
फ्ल्यान्ज चौडाइ	30 / 35 / 40 मिमी	मोड्युल क्ल्याम्पहरूसँग मेल खान्छ
स्लट	टी-स्लट वा खुला स्लट	मानक स्लाइड नट लागि
लम्बाइ	३/४/६ मिटर, लम्बाइमा काट्नुहोस्	यातायात र काट्ने को लागी अनुकूलित
एकाइ वजन	लगभग 1.2-3.5 kg/m	खण्ड र मोटाई मा निर्भर गर्दछ
मिल्दो मोड्युलहरू	सामान्य c-Si मोड्युल, 500-700 W	परिदृश्य वा पोर्ट्रेट
अधिकतम समर्थन अवधि	१.०–१.५ मि	संरचनात्मक गणनाको अधीनमा; सादा खण्डहरू तल्लो
MOQ	1 × 20GP कन्टेनर; साना परीक्षण आदेशहरू कुराकानी योग्य	—
नेतृत्व समय	जम्मा भएको 7-15 कार्य दिन पछि	—
व्यापार सर्तहरू	FOB / CFR / CIF	—

स्थापना र उपयोग सावधानीहरू

लोड पथहरू परियोजनाको लागि डिजाइन गरिएको विशिष्ट क्रस-सेक्शन द्वारा निर्धारण गरिन्छ; त्यसकारण, यी गैर-मानक गाइड रेलहरूको लागि स्थापना प्रोटोकलहरू मानक रेलहरूको लागि भन्दा कडा छन्। हामीलाई प्रत्येक स्थापना टोलीले निम्न पाँच बुँदाहरू पालना गर्न आवश्यक छ:

1. स्थापना दिशाको सापेक्ष स्लटको अभिमुखीकरणलाई उल्टो नगर्नुहोस् - गलत अभिमुखीकरणले लोड-बेयरिङ क्रस-सेक्शनलाई परिवर्तन गर्छ र लोड क्षमता घटाउँछ।

2. डिजाइन टोक़ अनुसार कडाईका साथ बोल्टहरू कस्नुहोस्; अनुकूलन खण्डको पातलो-पर्खाल क्षेत्रहरूमा अत्यधिक टर्कले स्थानीय क्रसिङ निम्त्याउन सक्छ।

3. रेल स्प्लिसिङले यस विशेष खण्डको लागि डिजाइन गरिएको अनुकूलन कनेक्टरहरू प्रयोग गर्नुपर्छ; मानक रेल जडानहरू यस ज्यामितिसँग असंगत छन्।

4. इलेक्ट्रोकेमिकल क्षरण रोक्न भिन्न धातुहरू बीचको सम्पर्क बिन्दुहरूमा इन्सुलेट गास्केटहरू स्थापना गर्नुहोस्; सुनिश्चित गर्नुहोस् कि फास्टनरहरू कोटिंग (हट-डिप ग्याल्भेनाइज्ड वा जिंक-एल्युमिनियम-म्याग्नेसियम) सँग मिल्दो छन्।

5. रेलहरूको मध्य-स्प्यानमा पातलो-पर्खाल खण्डहरूमा पाइला नगर्नुहोस्; खुट्टा ट्राफिकबाट केन्द्रित भारले विकृति निम्त्याउन सक्छ।

उत्पादन र गुणस्तर नियन्त्रण

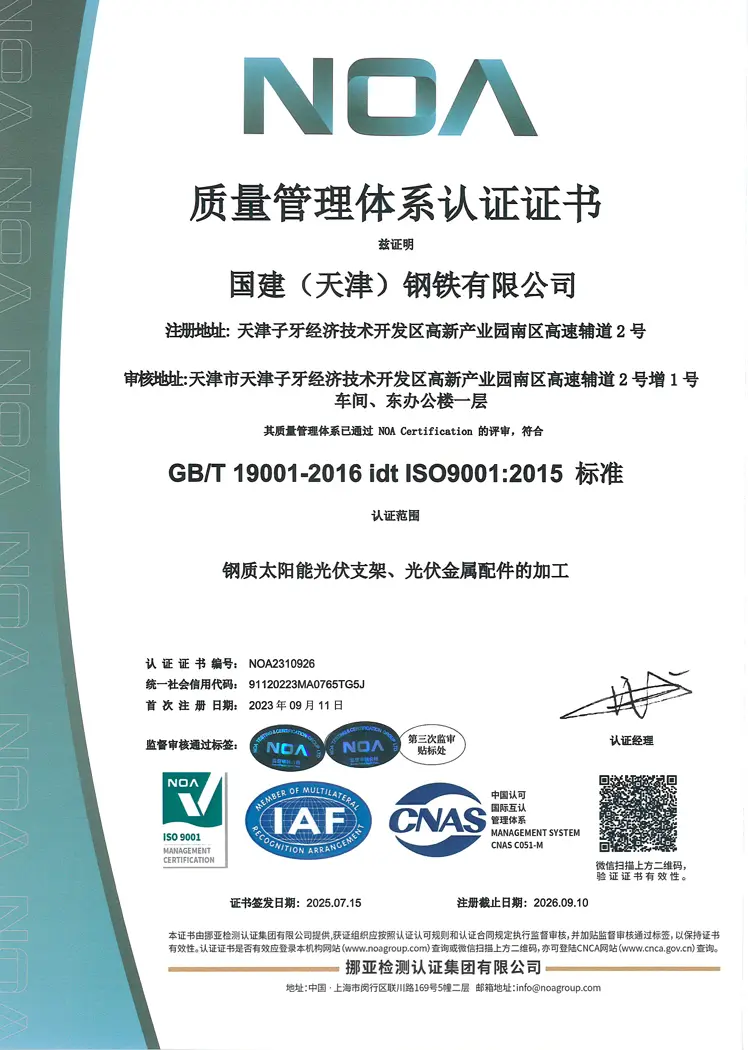

हाम्रो कम्पनीले तीन-चरण गुणस्तर नियन्त्रण प्रक्रिया लागू गर्दछ: आगमन स्टिल स्ट्रिप र कोटिंग सामग्रीहरूको निरीक्षण (ग्रेड, मोटाई, र कोटिंग वजन जाँच गर्दै); क्रस-सेक्शनल आयामहरूको इन-लाइन मापन र रोल गठनको क्रममा सीधापन; र प्रत्येक ब्याच प्याकेज गर्नु अघि क्रस-सेक्शनल परिशुद्धता, सीधापन, र सतह अवस्थाको अन्तिम निरीक्षण। हाम्रा गुणस्तर र वातावरणीय व्यवस्थापन प्रणालीहरू ISO 9001, ISO 14001, र ISO 45001 अन्तर्गत प्रमाणित छन्; प्रमाणीकरणको दायराले स्टील PV माउन्टिंग संरचनाहरू र धातु PV सामानहरू समावेश गर्दछ।

बारम्बार सोधिने प्रश्नहरू (FAQ)

Q1: कस्टम-प्रोफाइल रेलहरूको लागि उद्धरण प्रदान गर्न तपाईलाई हामीबाट कुन जानकारी चाहिन्छ?

A: हामीलाई रूफ टाइल वा पर्लिन रेखाचित्रहरू (वा आयामको क्रस-सेक्शन स्केच), मोड्युलको आयाम र लेआउट, र योजनाबद्ध समर्थन अवधि चाहिन्छ। यसको आधारमा, हामी उद्धरण प्रदान गर्नु अघि क्रस-सेक्शन, कोटिंग विशिष्टताहरू, र एकाइ वजन पुष्टि गर्नेछौं। नमूनाहरू वा पहिलो-लेख क्रस-सेक्शनहरू ठूलो उत्पादन अघि उत्पादन गर्न सकिन्छ।

Q2: तपाईं एक निर्माता वा एक व्यापारिक कम्पनी हो?

A: हामी एक निर्माता हो। रोल बनाउने, छिन्न गर्ने, कट-टु-लम्बाइ प्रशोधन, र कोटिंग व्यवस्थापन सबै तियान्जिन, चीनमा हाम्रो आफ्नै उत्पादन सुविधामा गरिन्छ। तपाईं हाम्रो कारखाना रेकर्ड र प्रमाणपत्र समीक्षा गर्न स्वागत छ।

Q3: मैले Hot-Dip Galvanized र Zinc-Aluminium-Magnesium कोटिंग्स बीच कसरी छनौट गर्नुपर्छ?

A: अधिकांश आन्तरिक छत अनुप्रयोगहरूको लागि, हट-डिप ग्याल्भेनाइज्ड (Z275) पर्याप्त छ। तटीय, उच्च आर्द्रता, वा औद्योगिक संक्षारक वातावरणको लागि, हामी जिंक-एल्युमिनियम-म्याग्नेसियम सिफारिस गर्छौं, किनकि यसले उच्च कट-एज सुरक्षा र नुन स्प्रे प्रतिरोध प्रदान गर्दछ। वारेन्टी सर्तहरू तदनुसार भिन्न हुन्छन्: हट-डिप जस्तीको लागि 15 वर्ष र जिंक-एल्युमिनियम-म्याग्नेसियमको लागि 25 वर्ष।

Q4: अनुकूलन प्रोफाइलहरूको लागि पूर्ण कन्टेनर अर्डर आवश्यक छ?

A: मानक न्यूनतम अर्डर मात्रा एक 20GP कन्टेनर हो। प्रारम्भिक परीक्षण अर्डरहरू वा नयाँ प्रोफाइलहरूको नमूना ब्याचहरूको लागि, हामी सानो मात्रा स्वीकार गर्न सक्छौं; केवल प्रोफाइल रेखाचित्र र कुल लम्बाइ प्रदान गर्नुहोस्, र हामी तदनुसार उद्धृत गर्नेछौं।

Q5: के यो रेल मानक क्ल्याम्प र फास्टनरहरूसँग उपयुक्त छ?

A: यो गैर-मानक गाइड रेल को प्रोफाइल विशिष्टता मा निर्भर गर्दछ। मानक परिमार्जित प्रोफाइलहरू बजारमा उपलब्ध मुख्यधारा क्ल्याम्पहरू र स्टेनलेस स्टील फास्टनरहरूसँग उपयुक्त छन्; विशेष प्रोफाइलहरूको लागि, हामी साइटमा स्थापनाको समयमा अनुकूलता सुनिश्चित गर्न मिल्दो क्ल्याम्पहरू र कनेक्टरहरू प्रदान गर्दछौं।
