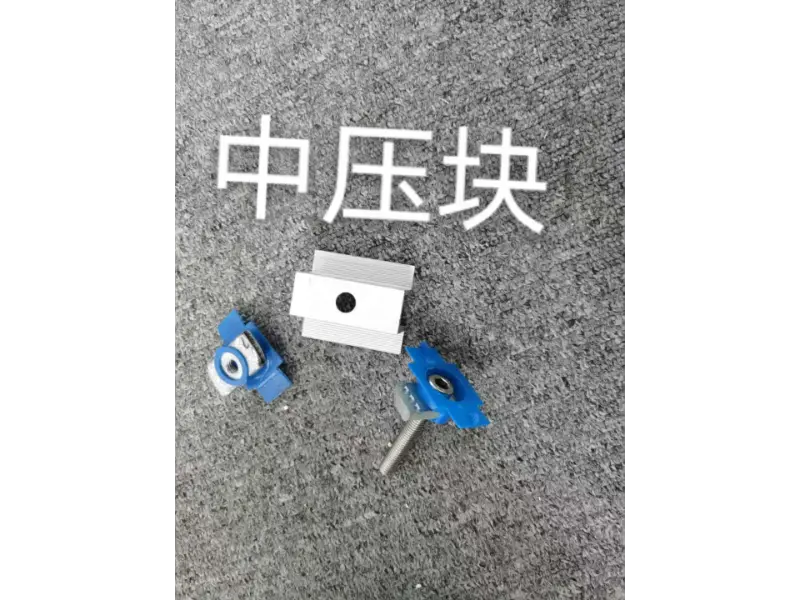

एल्युमिनियम मिश्र धातु मध्यवर्ती क्ल्याम्प (फोटोभोल्टिक मिड-क्ल्याम्प) फोटोभोल्टिक (पीवी) मोड्युलहरू सुरक्षित गर्न डिजाइन गरिएको विशेष घटक हो। दुई छेउछाउका PV प्यानलहरू बीचमा राखिएको, यसले मोड्युलहरूलाई माउन्टिङ रेलहरूमा लक गर्छ, तेर्सो विस्थापनलाई प्रतिबन्धित गर्छ, र सम्पूर्ण एरेको हावा र भूकम्प प्रतिरोधलाई बढाउँछ। यो मोड्युल फ्रेमहरूलाई क्षतिबाट जोगाउन 304 स्टेनलेस स्टील फास्टनरहरू र वैकल्पिक EPDM एन्टि-स्लिप रबर प्याडको साथ आउँछ। धूलो, पानी र हिउँको संचयलाई कम गर्नको लागि डिजाइनले जल निकासी र वायुप्रवाह च्यानलहरू समावेश गर्दछ। यी क्ल्याम्पहरू व्यावसायिक र औद्योगिक छत स्थापनाहरू, आवासीय PV प्रणालीहरू, र उपयोगिता-स्केल ग्राउन्ड-माउन्ट गरिएको सौर्य ऊर्जा प्लान्टहरूमा व्यापक रूपमा प्रयोग गरिन्छ। आयामहरू मोड्युल मोटाई र विशिष्ट परियोजना लोड आवश्यकताहरूको आधारमा अनुकूलित गर्न सकिन्छ।
दुई छेउछाउका PV मोड्युलहरू बीच स्थापित, एल्युमिनियम मिश्र धातु मध्यवर्ती क्ल्याम्पले मोड्युलहरूलाई माउन्टिङ रेलहरूमा दृढतापूर्वक लक गर्दछ। यसले दुबै तेर्सो र ठाडो विस्थापनलाई प्रतिबन्धित गर्दछ, मोड्युलहरू राम्ररी पङ्क्तिबद्ध र स्थिर, समान बलहरूको अधीनमा रहेको सुनिश्चित गर्दै; यसले सम्पूर्ण एरे सुरक्षित गर्नको लागि प्राथमिक जडान घटकको रूपमा कार्य गर्दछ।
बहु-बिन्दु क्ल्याम्पिङ प्रदान गरेर, यन्त्रले उच्च हावा वा भूकम्प घटनाहरूमा मोड्युल आन्दोलन र दोलन सीमित गर्दछ। यसले मोड्युलहरूलाई रेलहरू बन्द गर्न वा चरम भारहरू अन्तर्गत कम्पन हुनबाट रोक्छ, जसले गर्दा कठोर मौसम अवस्थाहरूमा एरेको समग्र स्थिरतामा सुधार हुन्छ।
ईपीडीएम रबर प्याडसँग मिलाएर आन्तरिक एन्टि-स्लिप सेरेसनहरूले क्ल्याम्प र मोड्युल फ्रेम बीचको घर्षण बढाउँछ। यसले मोड्युलहरूलाई स्लाइड गर्न वा ढिलो हुनबाट रोक्छ, जबकि मोड्युल फ्रेमहरूलाई कुचल वा क्षतिग्रस्त हुनबाट जोगाउन क्ल्याम्पिङ तनावलाई कुशन गर्दछ।
क्ल्याम्पले हावा र हिउँको भारको साथ-साथ माउन्टिंग रेलहरू, समर्थन स्तम्भहरू, र आधार संरचनामा मोड्युलहरूको वजनलाई समान रूपमा स्थानान्तरण गर्दछ। यसले तनाव वितरण गर्दछ, स्थानीयकृत ओभरलोडिङलाई रोक्न जसले अन्यथा संरचनात्मक विकृति वा PV मोड्युलहरूलाई क्षति पुर्याउन सक्छ।
एल्युमिनियम मिश्र धातु मध्यवर्ती क्ल्याम्पको संरचनामा एकीकृत जल निकासी र वायुप्रवाह च्यानलहरू छन्। यसले वर्षाको पानी र कन्डेन्सेसनको प्रभावकारी बहावलाई सुविधा दिन्छ, क्ल्याम्पिङ बिन्दुहरूमा धूलो, पानी र हिउँ जम्मा गर्न कम गर्छ, जबकि मोड्युलहरूमा छायांकन र अत्यधिक भार निर्माणको जोखिमलाई पनि कम गर्छ।
मानक सौर मोड्युल मोटाईहरूसँग उपयुक्त (जस्तै, 30mm, 35mm, 40mm) र गैर-मानक आयामहरूको लागि अनुकूलन योग्य। विभिन्न निर्माताहरूबाट विभिन्न फ्रेम संरचनाहरू र मोड्युलहरूसँग काम गर्न डिजाइन गरिएको, एकल आपूर्ति प्रणालीले विभिन्न परियोजनाहरूको आवश्यकताहरू पूरा गर्न सक्छ।
| वस्तु | विशिष्टता |
|---|---|
| आधार मिश्र धातु ग्रेड | एल्युमिनियम मिश्र धातु 6005-T5 / 6063-T5 (वैकल्पिक) |
| सतह उपचार | सिल्वर एनोडाइजिंग, फिल्म मोटाई ≥10μm |
| एनोडिक फिल्म मोटाई | ≥10μm, तटीय र उच्च नुन स्प्रे वातावरणको लागि उपलब्ध बाक्लो अनुकूलन |
| संगत मोड्युल मोटाई | 30mm, 35mm, 40mm (अनुकूलन योग्य) |
| मानक लम्बाइ | 40/50/60/80mm (अनुरोधमा आकारमा काट्नुहोस्) |
| संरचना प्रकार | भित्री छेउमा एन्टी-स्लिप दाँत प्रोफाइलको साथ मोड्युलर मिड-क्ल्याम्पिङ संरचना |
| समर्थन फास्टनरहरू | 304 स्टेनलेस स्टील टी-बोल्ट र नट |
| वैकल्पिक सामान | EPDM रबर विरोधी पर्ची gaskets |
| हावा लोड प्रतिरोध | 60m/s सम्म (प्रति परियोजना पुन: जाँच) |
| हिउँ भार | 1.4kN/m² (प्रति परियोजना गणना) |
| आवेदन परिदृश्यहरू | वाणिज्य र औद्योगिक छाना, आवासीय PV, भुइँ माउन्ट केन्द्रीय PV पावर स्टेशनहरू |
| लागू मानकहरू | GB/T 5237, CE, ISO9001 प्रमाणपत्रहरू उपलब्ध छन् |

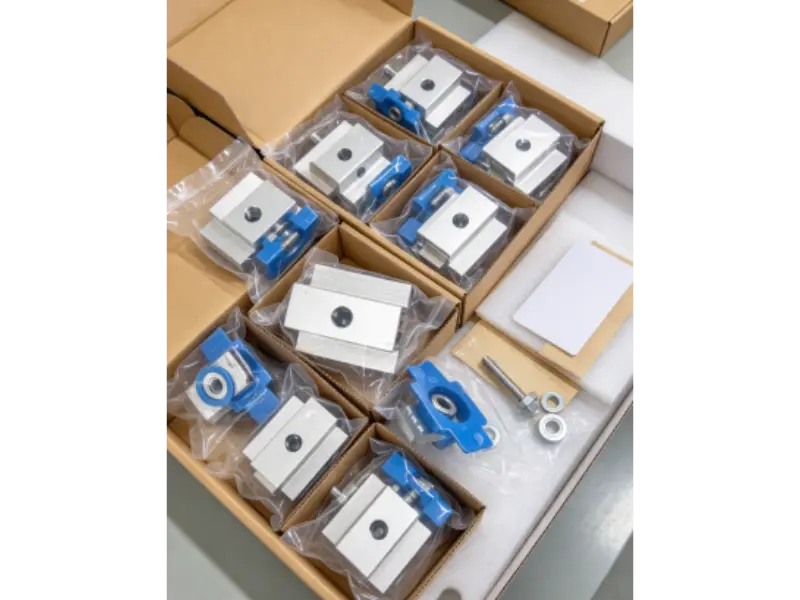

प्रत्येक एल्युमिनियम मिश्र धातु मध्यवर्ती क्ल्याम्प घर्षण वा प्रभाव रोक्न, एनोडाइज्ड सतहको सुरक्षा गर्न र ट्रान्जिटको समयमा कुनै स्क्र्याच वा कोटिंग क्षति नभएको सुनिश्चित गर्न छुट्टै प्याक गरिन्छ।
वस्तुहरू मोडेल र स्पेसिफिकेशनद्वारा क्रमबद्ध गरिएका छन्, स्पष्ट लेबलहरू र प्याकिङ सूचीहरू समावेश गरी छिटो अन-साइट इन्भेन्टरी जाँचहरू र व्यवस्थित भण्डारणको सुविधाका लागि।
प्रत्येक ढुवानीले मोडेल र ब्याचहरूको पूर्ण गणना र प्रमाणीकरणबाट गुज्र्छ कि वास्तविक वस्तुहरू - मात्रा र विशिष्टताहरूको सन्दर्भमा - पूर्ण रूपमा प्याकिङ सूचीसँग मेल खान्छ, कमी वा छुटहरू रोक्न।
सामानहरू बलियो मानक कार्टन वा काठको क्रेटहरूमा प्याक गरिन्छ, आन्तरिक कुशनिंग सामग्रीहरू र प्रबलित कुना संरक्षकहरूले यातायातको समयमा प्रभावहरूबाट विरूपण रोक्नको लागि सुसज्जित छन्।
डिसेकन्टहरू प्याकेजिङ भित्र समावेश गरिएको छ समुद्र वा भूमि ट्रान्जिटमा सुख्खा वातावरण सुनिश्चित गर्न, एनोडाइज्ड कोटिंगमा नमी-सम्बन्धित क्षति रोक्न र कम्पोनेन्टहरू आगमनमा तुरुन्त स्थापनाको लागि तयार छन् भन्ने सुनिश्चित गर्न।
लचिलो डेलिभरी विकल्पहरूमा चरणबद्ध ढुवानीहरू समावेश छन्। अन्तर्राष्ट्रिय अर्डरहरूको लागि, हामी सहज निर्यात निकासी सुनिश्चित गर्न व्यापक प्याकिङ सूची र भन्सार कागजातहरू प्रदान गर्दछौं; घरेलु अर्डरहरूको लागि, हामी निर्माण कार्य तालिकासँग पङ्क्तिबद्ध, प्रत्यक्ष-टु-साइट पूर्ण-ट्रकलोड डेलिभरी प्रदान गर्दछौं।
हामी स्थापना योजनाहरू र प्राविधिक कागजातहरू प्रदान गर्दछौं, मुख्य स्थापना बिन्दुहरूको रूपरेखा, कडा आवश्यकताहरू, र आवश्यक सावधानीहरू, पूर्व-निर्माण प्राविधिक ब्रीफिंग द्वारा समर्थित।
डिजाइन ब्लुप्रिन्टहरूको आधारमा, सौर्य मोड्युलहरू र माउन्टिंग रेलहरूको लेआउट निर्धारण गरिन्छ, र मध्य-क्लम्पहरूका लागि स्थापना बिन्दुहरू लगातार स्पेसिङ र पङ्क्तिबद्धता सुनिश्चित गर्न चिन्ह लगाइन्छ।
सौर्य मोड्युलहरू माउन्टिङ रेलहरूमा राखिएका छन्; छेउछाउको मोड्युलहरू बीचको स्पेसिङ र लेभलिङलाई मोड्युल फ्रेमहरू मध्य-क्लम्पहरूको स्लटहरूमा पूर्ण रूपमा फिट भएको सुनिश्चित गर्न समायोजन गरिन्छ।
एल्युमिनियम मिश्र धातु मध्यवर्ती क्ल्याम्पहरू स्थापना गर्नुहोस् र T-बोल्टहरूलाई निर्दिष्ट टर्कमा कस्नुहोस्। कडा बल राम्रोसँग नियन्त्रित छ भनी सुनिश्चित गर्नुहोस् - मोड्युल फ्रेमहरूलाई क्षति पुर्याउन सक्ने अत्यधिक बलबाट जोगिनुहोस्, र तिनीहरू धेरै ढीलो छैनन् भनेर सुनिश्चित गर्नुहोस्, जसले अस्थिरता निम्त्याउन सक्छ।
EPDM रबर प्याडहरू र एन्टी-स्लिप सेरेसनहरू सही रूपमा राखिएको छ भनी प्रमाणित गर्नुहोस्। मोड्युलहरू सुरक्षित छन् र चिप्लिने वा ढिलो हुने छैनन् भनी सुनिश्चित गर्न प्रत्येक क्ल्याम्पिङ पोइन्टको निरीक्षण गर्नुहोस्।
सबै कम्पोनेन्टहरू राम्ररी कसिएको र समतल गरिएको सुनिश्चित गर्न सम्पूर्ण एरे जाँच गर्नुहोस्। मोड्युलहरू र तिनीहरूको समग्र पङ्क्तिबद्धता बीचको अन्तरहरू प्रमाणित गर्नुहोस्। लोड-असर आवश्यकताहरू पुष्टि भएपछि र स्थापना निरीक्षण पास भएपछि, परियोजना हस्तान्तरण गर्न सकिन्छ।
A: मानक परियोजनाहरूको लागि, थर्मल विस्तार र संकुचन समायोजन गर्न 5-8 मिमी विस्तार अंतर पर्याप्त छ। तपाईंले अर्डर गर्दा हामी तपाईंको परियोजना रेखाचित्रमा आधारित उपयुक्त विशिष्टताहरू सिफारिस गर्न सक्छौं।
A: मानक टोक़ विनिर्देशहरू अनुसार T-बोल्टहरू कस्नुहोस्। EPDM रबर प्याडले बफरको रूपमा काम गर्दै, उचित कसले मोड्युल फ्रेमहरूलाई हानि गर्दैन। यद्यपि, अत्यधिक टर्कले एल्युमिनियम फ्रेमहरू कुचल्न सक्छ, त्यसैले अधिक-कसाउनबाट जोगिनु पर्छ।
A: हामी मानकको रूपमा 304 स्टेनलेस स्टील फास्टनरहरू आपूर्ति गर्छौं, जसले कब्जा गर्न राम्रो प्रतिरोध प्रदान गर्दछ। दीर्घकालीन बाहिरी परियोजनाहरूको लागि, भविष्यको मर्मतसम्भार वा मोड्युल प्रतिस्थापनको समयमा सजिलो हटाउनको लागि एन्टी-सेज कोटिंगको साथ बोल्टहरू पनि चयन गर्न सकिन्छ।
A: तिनीहरू पुन: प्रयोग गर्न सकिन्छ यदि सेरेसनहरू महत्त्वपूर्ण रूपमा लगाइएको छैन र प्रोफाइल अपरिकृत रहन्छ। यदि सेरेसनहरू भारी लगाइन्छ भने, एन्टी-स्लिप प्रदर्शन सम्झौता हुनेछ; त्यसकारण, हामी तिनीहरूलाई नयाँ फोटोभोल्टिक परियोजनाहरूको लागि प्रयोग गर्न सिफारिस गर्दैनौं।
A: विभिन्न विशिष्टताहरू मिश्रण गर्न सिफारिस गरिएको छैन। बिभिन्न मोटाईको मध्यवर्ती क्ल्याम्पहरू प्रयोग गर्दा मोड्युलहरूमा असमान लोड हुन सक्छ, सम्भावित रूपमा स्थानीयकृत तनाव सांद्रता निम्त्याउँछ र माइक्रो क्र्याकहरूको जोखिम बढाउँछ; त्यसकारण, विनिर्देशहरूलाई मानकीकरण गर्न उत्तम छ।
A: ठूलो-ढाँचा डुअल-ग्लास मोड्युलहरूको ठूलो आत्म-वजनलाई ध्यानमा राख्दै, बाक्लो एल्युमिनियम मिश्र धातु मध्यवर्ती क्ल्याम्पहरूको प्रयोगलाई प्राथमिकता दिन सल्लाह दिइन्छ। थप रूपमा, मोड्युल फ्रेमको उचाइ प्रमाणित गर्नुहोस्, प्रभावकारी क्ल्याम्पिङ सम्पर्क लम्बाइ पुष्टि गर्नुहोस्, र आवश्यक भएमा-क्लम्पिङ बिन्दुहरूको संख्या बढाउनुहोस्।
